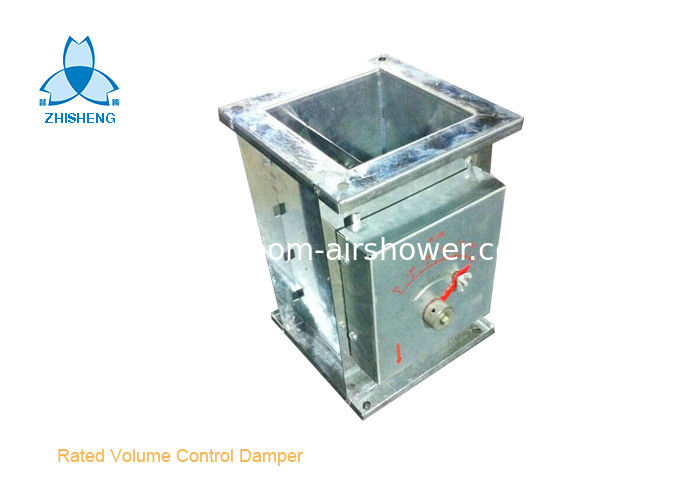

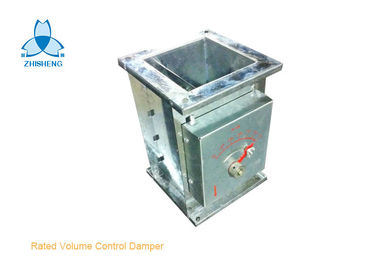

Van điều tiết âm lượng không đổi cài đặt vào bụi để kiểm soát luồng không khí

Van điều tiết âm lượng không đổi

Van điều tiết âm lượng không đổi được lắp đặt vào bụi để kiểm soát luồng không khí của hệ thống HVAC hoặc điều hòa trung tâm,

Van khối lượng không khí liên tục là một thiết bị cơ khí tự cấp nguồn thích hợp cho hệ thống thông gió và điều hòa không khí đòi hỏi khối lượng không khí liên tục. Điều khiển âm lượng không đổi không yêu cầu nguồn điện bên ngoài. Nó dựa vào lực luồng không khí trong ống dẫn khí để đặt van điều khiển sao cho lưu lượng không khí được duy trì ở tốc độ dòng định sẵn trong toàn bộ phạm vi chênh lệch áp suất.

Ứng dụng:

Hiện tại, ở Trung Quốc, điều hòa không khí cho cuộn dây quạt và hệ thống không khí trong lành vẫn tương đối phổ biến, đặc biệt là trong phòng khách sạn, và hầu hết các văn phòng và tòa nhà văn phòng đều sử dụng phương pháp này. Thực hành thông thường là lắp đặt các bộ phận không khí trong lành trên mỗi tầng, lắp đặt các ống dẫn khí mới trên các lối đi và truy cập hàng chục ống nhánh từ ống chính đến mỗi phòng.

Lấy phòng khách sạn làm ví dụ, lượng không khí trong lành trong mỗi phòng thường là 100 m3 / h. Làm thế nào để đạt được cùng một lượng lưu lượng không khí trong mỗi chi nhánh? Nói chung, các nhà thiết kế thường thêm một van điều khiển âm lượng không khí vào ống nhánh không khí trong lành. Dự kiến ​​phân phối khối lượng không khí sẽ được hoàn thành thông qua phương pháp gỡ lỗi muộn. Vì hệ thống không khí mới thường là một ống thân dài và ống nhánh ngắn, việc điều chỉnh van điều chỉnh âm lượng không khí không trực quan, cũng như độ chính xác điều chỉnh lý tưởng.

Bên cạnh đó, khối lượng không khí trong lành mỗi phòng chỉ là 100 m3 / h, và khối lượng không khí rất nhỏ. Nó không thể được hoàn thành. Đơn vị thi công chỉ có thể đo tổng thể tích không khí của ống dẫn khí mới để đảm bảo rằng ống dẫn khí cung cấp cảm giác gió. Để đảm bảo lượng không khí trong lành được gửi bởi mỗi phòng có thể đạt giá trị thiết kế, không cần thiết bị xây dựng cân bằng một phòng và một phòng. Chúng tôi chỉ cần thêm một van khối lượng không khí cố định vào mỗi ống nhánh không khí trong lành, và các vấn đề trên sẽ được giải quyết.

Những người sống và làm việc trong các tòa nhà cao tầng thường lo lắng về việc thiếu không khí trong lành, và các nhà thiết kế thường cảm thấy bị tổn thương. Bởi vì từ quan điểm vẽ, giá trị của tiêu chuẩn khối lượng không khí mới không thấp, nhưng chúng ta thường bỏ qua một vấn đề, làm thế nào để đảm bảo hiệu quả thực tế từ quan điểm thiết kế, và ứng dụng van khối lượng không khí liên tục trong hệ thống không khí là một biện pháp mạnh mẽ.

Phân loại van điều tiết không đổi voume:

Một loại là để cảm nhận luồng không khí qua ống dẫn khí thông qua túi khí silicone trong bộ cân bằng, và nhận ra khối lượng không khí liên tục theo sự co giãn và mở rộng tự động áp suất tĩnh khác nhau. Khi áp suất tĩnh không khí ở đầu vào và đầu ra là tối thiểu, túi khí ở trạng thái hợp đồng. Khi áp suất tĩnh ở cửa vào và đầu ra không khí tăng lên, túi khí bắt đầu phồng lên, do đó làm giảm không gian xung quanh túi khí. Giữ cho lưu lượng không đổi trong phạm vi áp suất gió.

Loại khác là thiết bị tự cấp năng lượng cơ học dựa vào áp suất luồng khí trong ống dẫn khí để đặt van điều khiển sao cho lưu lượng không khí được duy trì ở tốc độ dòng xác định trong phạm vi chênh lệch áp suất nhất định. Nó không yêu cầu nguồn điện bên ngoài và có thể được thêm vào bộ truyền động điện để thay đổi cài đặt luồng thông qua tín hiệu điều khiển từ xa.

Tính năng, đặc điểm:

Van khối lượng không khí liên tục là một cơ chế cơ khí tự động không yêu cầu nguồn điện bên ngoài, và một bộ truyền động điện có thể được thêm vào để thay đổi thiết lập lưu lượng thông qua một tín hiệu điều khiển từ xa. Van lưu lượng khí không đổi có thể được sử dụng trong các hệ thống gửi và xả. Nhiệt độ làm việc thường là 10 ～ 50 ° C, và chênh lệch áp suất là 50 ～ 1000Pa. Đó là, ít nhất 50Pa áp lực khác biệt được áp dụng sau khi van trước khi van, nếu không van cố định luồng không khí không thể làm việc. Điều này nên được tính đến vì các giá trị áp suất gió của hệ thống không khí trong lành của hệ thống không khí mới thường không lớn. Van không khí cố định không bị giới hạn bởi vị trí khi nó được lắp đặt, nhưng trục tấm van phải được đảm bảo nằm ngang. Nói chung, một ống dẫn vào thẳng với chiều dài của van gấp 1,5 lần và ống dẫn thẳng với khoảng cách gấp 0,5 lần yêu cầu.

Độ chính xác điều khiển van khối lượng không đổi, có quy mô lưu lượng hiển thị con trỏ bên ngoài, độ chính xác điều chỉnh khoảng ± 4%, cơ chế hạn chế dòng chảy mà không cần bảo dưỡng, hỗ trợ hệ thống, van khí cố định hình chữ nhật, tròn, cách nhiệt, loại giảm thanh đã chọn. Cũng giống như van cân bằng ngày càng được chấp nhận bởi các nhà thiết kế trong hệ thống điều hòa không khí, van dòng chảy liên tục sẽ được sử dụng rộng rãi trong các hệ thống phân phối và xả vì các đặc điểm chính xác và có thể điều chỉnh của nó.

Ứng dụng hệ thống lọc:

Duy trì giá trị áp lực dương của một phòng sạch trong một hệ thống điều hòa không khí tinh khiết là vô cùng quan trọng. Ngoài việc thiết lập van lưu lượng khí trong hệ thống ống xả hoặc khí thải, giá trị áp suất dương trong phòng sạch có thể được đảm bảo một cách hiệu quả.

Trong quá trình hoạt động của phòng vận hành sạch, áp lực dương của phòng vận hành cần phải được duy trì trong và khi vận hành không được thực hiện. Khi hoạt động được thực hiện, lượng không khí trong lành là lượng không khí trong lành cần thiết cho áp lực dương cộng với lượng không khí trong lành do người đó yêu cầu. Khi hoạt động không được thực hiện, khối lượng không khí trong lành chỉ được đảm bảo là áp lực dương.

Lượng không khí trong lành cần thiết, vì vậy cần một van xả không khí cố định kép trên ống dẫn khí mới.
