Thông tin chi tiết sản phẩm:
|
Vật chất: | Khung nhôm | Chất liệu cho thân máy chính: | Tấm Arcylic |
---|---|---|---|
Lớp thanh lọc: | Lớp 10000 | FFU: | 4 BỘ |
Đèn: | 4 BỘ | Cửa: | Sọc PVC |
Trả lại hàng không: | Từ đầu | ||
Điểm nổi bật: | sản phẩm phòng sạch,phụ kiện phòng sạch |

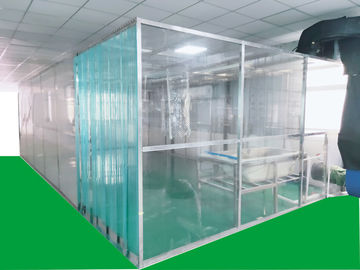

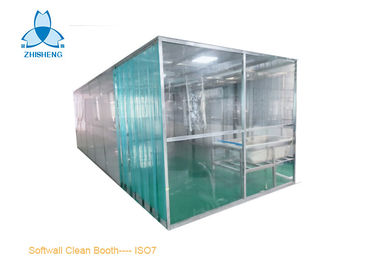

Gian hàng dược phẩm Class 10000, phòng sạch FFU, kết cấu nhôm, có cửa lùa
Mặc dù phân chia rõ ràng là không có sẵn, thuật ngữ "Phòng sạch" được sử dụng trong trường hợp xây dựng hoặc phòng. Một không gian được bao bọc bởi tấm nhựa PVC hoặc tấm nhựa được coi là "Gian hàng sạch" trong trường hợp sẵn sàng tăng yếu tố sạch sẽ trong phòng sạch hoặc phòng máy lạnh. Kích thước là 1,5m đến 5m và không khí sạch được giới thiệu trong buồng với một điều khoản FFU (Bộ lọc quạt) trên trần nhà.
Đã trở nên phổ biến trong những năm gần đây, không dựa trên kích thước của nó, nhưng coi nó như một cấu trúc đơn giản, rẻ tiền, có thể di chuyển với yếu tố sạch sẽ và không vi phạm quy tắc xây dựng hoặc hành động của dịch vụ chữa cháy.
Khung: Nhôm
Kích thước và đặc điểm kỹ thuật:
Sản phẩm | Vách ngăn PVC mềm |
Kích thước | L8000xW4000xH2200mm |
Khung ngoài | Nhôm ép đùn 40 * 80mm |
FFU QTY | 4 BỘ |
ÁNH SÁNG | 36W * 4 |
Quạt thổi | 120W x4SET |
Số | khoảng 54dBA |
Nhìn 4 phía | rèm PVC chống tĩnh điện |
Nhìn từ trên xuống | rèm PVC chống tĩnh điện |
Lớp học | 10000 (ISO7) |
Cửa | Sọc PVC |
Ứng dụng:
Phòng sạch dành cho các nghiên cứu khoa học, vi sinh và các thí nghiệm khoa học, đòi hỏi phải có thiết bị thanh lọc một phần.
Liên quan đến mã xây dựng hoặc hành động dịch vụ chữa cháy, có khả năng xảy ra xung đột với các tiêu chuẩn của chính quyền địa phương hoặc công ty của khách hàng. Ngoài ra, kích thước có thể được dựng lên trên bàn được gọi là "Bàn sạch đơn giản"
Những cân nhắc sau đây là cần thiết trong trường hợp lựa chọn gian hàng Clean.
1. Tính toán hệ số sạch cho bên trong gian hàng
2. Lựa chọn vật liệu ốp tường
3. Lựa chọn hệ thống thông gió
4. Lựa chọn điều hòa không khí trong gian hàng
1. Tính toán hệ số sạch cho bên trong gian hàng
Nói chung, nó được xác định trên cơ sở các quy định phòng sạch. Các thông số được xem xét là tốc độ lưu thông, loại bộ lọc, hệ thống dòng chảy và hệ thống thông gió.
Bảng tham khảo tỷ lệ lưu thông
Lớp phòng sạch | Giá trị số chung | Tiêu chuẩn USA209E | Tốc độ dòng khí trung bình |
Lớp 100.000 | 20-30 vòng / giờ | 20 | 0,005-0,041m / giây |
Lớp 10.000 | 30 ~ 70 vòng quay / giờ | 70 | 0,051-0,76m / giây |
Lớp 1.000 | 100-200 vòng quay / giờ | 150 | 0,125-0,20m / giây |
Lớp 100 | 200-600 vòng quay / giờ | 250-400 | 0,203-0,48m / s |
Tốc độ lưu thông mỗi giờ (vòng quay / h) = Tốc độ dòng khí trung bình (m / giây) x diện tích xả (m2) x 3600 giây capacity công suất phòng (thể tích) (m3)
Mục | Bộ lọc hiệu suất trung bình hoặc cao | Bộ lọc HEPA | Bộ lọc ULPA |
Công suất lọc | Lớp 10-100000 | Lớp 100-10000 | Lớp 10 |
Ví dụ | Văn phòng bình thường | Sau quá trình vi mạch | Quá trình IC trước |
Hiệu suất | Khả năng bẫy cao so với bộ lọc hạt thô | Có khả năng bẫy lên tới 99,97% đối với các hạt có kích thước 0,3um | Cung cấp một bẫy công suất lên tới 99,999% cho các hạt kích thước 0,1um |
Công suất luồng không khí và các đơn vị FFU sẽ được cài đặt được lựa chọn trên cơ sở khối lượng của buồng sạch và lớp mong muốn.
Lưu lượng không khí cần thiết (m3 / phút) = công suất phòng mục tiêu (m3) × tốc độ lưu thông (vòng quay / h) 60
Thí dụ)
Luồng khí FFU cho buồng sạch sẽ với chiều rộng 3 m, chiều dài 2m, chiều cao 2m và loại 10000 mong muốn là (3 × 2 × 2) × 75 60 = 15 (m3 / phút)
* Đơn vị PAU - A17FFU của công ty chúng tôi tương thích.
2. Lựa chọn vật liệu ốp tường
Lựa chọn nên được thực hiện trên cơ sở các yêu cầu liên quan đến môi trường không gian xung quanh và bên trong.
Đặc trưng:
1). Gian hàng sạch sẽ có thể cung cấp một phần của môi trường sạch sẽ cao, có thể được cài đặt trên đỉnh của địa điểm
cần phải làm sạch. Không khí thoát ra từ FFU sẽ được lọc bởi bộ lọc trước và bộ lọc HEPA, sau đó
không khí sạch đi vào khu vực làm việc theo chiều dọc để đảm bảo yêu cầu thanh lọc
2). Tiếng ồn nhỏ hơn 52dBA, tốc độ không khí là 0,35-0,6m / s
3). kích thước của gian hàng sạch sẽ, tùy chỉnh thiết kế có sẵn
4) .it có thể được sử dụng bởi đơn và cũng có thể được kết nối với khu vực sạch trong dải
5). thứ hạng thanh lọc: 100 lớp, 1000 lớp hoặc 10000 lớp
Thông số kỹ thuật:
Mục | Tường cứng mô-đun phòng sạch | |
Sạch sẽ | Lớp 100 đến lớp 100.000 | |
Kích thước (LXWXH) | Được thiết kế theo yêu cầu của khách hàng | |
FFU | Kích thước | Tùy chọn 2x2, 2x4, 4x4 |
Vật liệu khung kết cấu | Thép không gỉ, hợp kim nhôm | |
Nguồn cấp | 110 V / 60HZ / AC; 220 V / 60HZ / AC | |
Bộ lọc | Bộ lọc HEPA mini pleat / bộ lọc ULPA tùy chọn | |
Chất liệu của khung | Hợp kim nhôm / thép không gỉ 201 / SUS 304 | |
Chất liệu của tường | Tấm kính cường lực / Acrylic / Tấm nhựa PVC / Sandwich trong suốt chống tĩnh điện | |
Trần nhà | Bảng nhôm-nhựa / Kính cường lực / Acrylic / Tấm PVC / Sandwich trong suốt chống tĩnh điện |
Phụ kiện tùy chọn:
Vòi sen không khí
Vượt qua hộp
Máy điều hòa
Máy đo áp suất
Bản vẽ phòng sạch:
