Cơ sở phòng sạch mô-đun khung Class 1000 SUS 304


Phòng sạch mô-đun tường cứng chống tĩnh điện, tiêu chuẩn cao cấp 1000

Đối với nhà máy INNOX của Hàn Quốc

Lợi ích của phòng sạch mô-đun:

Bền chặt

Cài đặt clan nhanh chóng với sự gián đoạn tối thiểu tại chỗ

Duy trì giá trị

Dễ dàng sửa đổi để mở rộng hoặc định vị lại.

Mặc dù không có sự phân chia rõ ràng, thuật ngữ "Phòng sạch" được sử dụng trong trường hợp tòa nhà hoặc phòng.Một không gian được bao bọc bởi màn nhựa PVC hoặc tấm nhựa được coi là "Gian hàng sạch" trong trường hợp sẵn sàng tăng hệ số vệ sinh trong phòng sạch hoặc phòng điều hòa không khí.Kích thước từ 1,5m đến 5m và không khí sạch được giới thiệu trong gian hàng với việc cung cấp FFU (Bộ lọc quạt) trên trần.
Đã trở nên phổ biến trong những năm gần đây, không phải dựa trên quy mô của nó, mà coi nó như một cấu trúc đơn giản, rẻ, có thể di chuyển được với yếu tố sạch sẽ và không vi phạm quy tắc xây dựng hoặc hành động của dịch vụ cứu hỏa.

Kích thước và đặc điểm kỹ thuật:

Ứng dụng:
Phòng sạch dành cho nghiên cứu dược phẩm, vi sinh và các thí nghiệm khoa học, đòi hỏi thiết bị thanh lọc từng phần.
Liên quan đến quy tắc xây dựng hoặc đạo luật dịch vụ cứu hỏa, có khả năng mâu thuẫn với các tiêu chuẩn của chính quyền địa phương hoặc công ty của khách hàng.Ngoài ra, kích thước có thể dựng lên trên bàn được gọi là "Băng ghế sạch đơn giản"
Những cân nhắc sau là cần thiết trong trường hợp lựa chọn gian hàng Sạch.
1. Tính toán hệ số vệ sinh bên trong gian hàng
2. Lựa chọn vật liệu tường
3. Lựa chọn hệ thống thông gió
4. Lựa chọn điều hòa không khí trong gian hàng
1. Tính toán hệ số vệ sinh bên trong gian hàng
Nói chung, nó được xác định trên cơ sở các quy định về phòng sạch.Các thông số được xem xét là tốc độ lưu thông, loại bộ lọc, hệ thống dòng chảy và hệ thống thông gió.
Bảng tham chiếu tỷ lệ lưu thông

Tốc độ lưu thông mỗi giờ (vòng quay / h) = Tốc độ dòng khí trung bình (m / giây) x diện tích xả (m2) x 3600 giây ÷ công suất phòng (thể tích) (m3)


Công suất luồng không khí và các đơn vị FFU sẽ được lắp đặt được lựa chọn trên cơ sở thể tích của gian hàng sạch và loại mong muốn.

Lưu lượng không khí yêu cầu (m3 / phút) = công suất phòng mục tiêu (m3) × tốc độ lưu thông (vòng quay / h) ÷ 60
Thí dụ)
Lưu lượng khí FFU cho gian hàng sạch có chiều rộng 3m, chiều dài 2m, chiều cao 2m và cấp mong muốn 10000 là (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / phút)

* Đơn vị PAU - A17FFU của công ty chúng tôi tương thích.
2. Lựa chọn vật liệu tường
Việc lựa chọn cần được thực hiện trên cơ sở các yêu cầu liên quan đến môi trường xung quanh và không gian bên trong.
Đặc trưng:
1) Gian hàng sạch có thể cung cấp một phần của môi trường sạch sẽ, có thể được lắp đặt trên đỉnh của nơi
Không khí đi ra từ FFU sẽ được lọc bởi bộ lọc trước và bộ lọc HEPA, sau đó
không khí sạch đi vào vùng làm việc theo phương thẳng đứng để đảm bảo yêu cầu thanh lọc
2). Tiếng ồn nhỏ hơn 52dBA, vận tốc không khí là 0,35-0,6m / s
3).kích thước của gian hàng sạch sẽ, thiết kế tùy chỉnh có sẵn
4). Nó có thể được sử dụng đơn lẻ và cũng có thể được kết nối với khu vực sạch trong dải
5).cấp độ thanh lọc: 100 lớp, 1000 lớp hoặc 10000 lớp
Thông số kỹ thuật:


Phụ kiện tùy chọn:
Vòi sen không khí
Hộp chuyền
Máy điều hòa
Máy đo áp suất

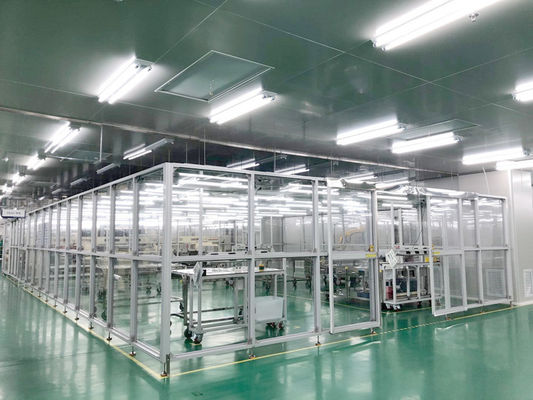

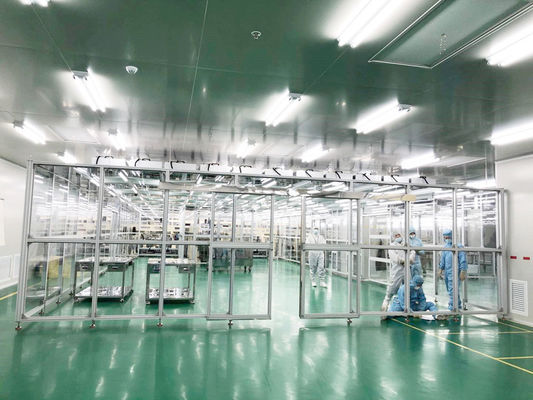

Hình ảnh phòng sạch mô-đun Class 1000:
